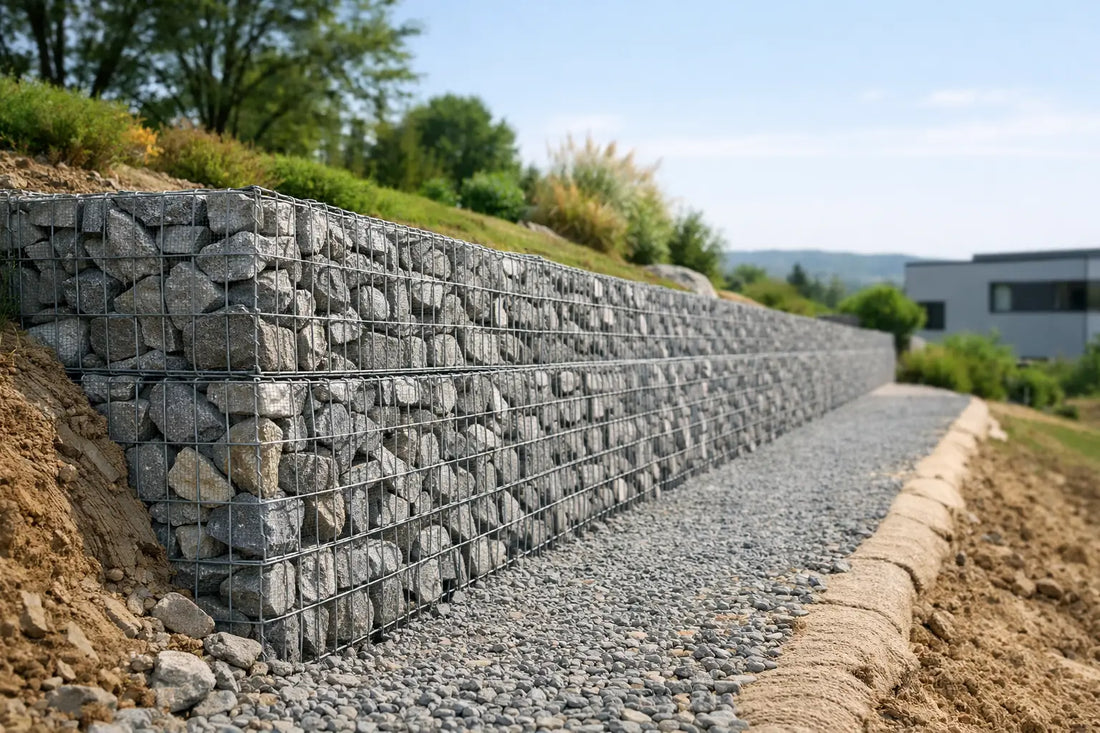

Sådan planlægger du en gabion-støttemur korrekt

Et terræn, der skråner ned mod terrassen, en sti, der skal understøttes, eller en skråning, der glider ned efter hver kraftig regn: En gabion-støttemur tjener et konkret formål. Den holder jorden på plads og lader samtidig vandet løbe igennem stenfyldningen. En gabione er dog ikke blot en metalkurv fyldt med sten. For at den skal forblive stabil i mange år, skal dens dimensioner, placering og dræning planlægges som et sammenhængende system.

Det rigtige udgangspunkt er derfor ikke stenens farve. Det afgørende er den højde, der skal understøttes, jordbundens beskaffenhed og belastningerne oven over muren. Med en gennemtænkt planlægning opnås en holdbar konstruktion af natursten, der kan tilpasses individuelt, og som er betydeligt nemmere at montere end en muret støttemur.

Hvorfor vælge en gabion-støttemur?

Den største fordel ved en gabion er dens vandgennemtrængelighed. I modsætning til en lukket betonmur udgør den ikke en uigennemtrængelig barriere, bag hvilken vandet kan samle sig. Vandet strømmer gennem mellemrummene mellem stenene, hvilket mindsker det hydrostatiske tryk på konstruktionen.

Også den store egenvægt bidrager til gabionens funktion. Når den er fyldt med natursten, bliver den til en stabil masse, der modvirker jordens tryk. Dens visse fleksibilitet er en yderligere fordel: Let jordbevægelse opfanges bedre end ved en stiv konstruktion, som ellers kunne få revner.

Det visuelle indtryk ændrer sig fuldstændigt afhængigt af den valgte stenfyldning. Lyse sten skaber en moderne, klar linje i nærheden af en terrasse. Mørkere sten eller en blanding af sten i varme farver passer bedre ind i en naturlig have. Gabionerne kan desuden anbringes i form af trapper, kantsten langs stier eller forskellige terrænniveauer i stedet for at danne en enkelt sammenhængende mur.

Denne løsning har dog også sine begrænsninger. En gabionmur kræver større dybde end en betonmur. Der skal derfor være tilstrækkelig plads på grunden, især ved større højder. Skal en høj skråning understøttes, eller skal et område med køretøjstrafik sikres, er en faglig statisk planlægning uundværlig.

De fire afgørende punkter for stabiliteten

1. Basens højde og bredde

Jo mere jord en mur skal holde tilbage, desto bredere skal dens fundament være. Ved mindre haveprojekter kan en lav og tilstrækkelig dyb konstruktion i kombination med et omhyggeligt forberedt underlag være meget stabil. Denne regel må dog aldrig overføres til høje støttemure uden en beregning.

Jordtrykket stiger markant med stigende højde. Også terrænets form og beskaffenhed spiller en vigtig rolle: En skrånende skråning, fugtig lerjord eller et område med meget overfladevand kræver større forsigtighed end en flad, tør og komprimeret jord. Gabionrækkerne kan let opstilles forskudt bagud, så der dannes trin. Denne opstilling forbedrer stabiliteten og skaber samtidig interessante beplantningsarealer.

2. Et plant, bærende og frostsikkert underlag

Jorden under gabionen skal være stabil, jævn og omhyggeligt komprimeret. I mange haveprojekter udgør et komprimeret lag af knust mineralblanding et egnet, vandgennemtrængeligt underlag. Det forhindrer, at muren sætter sig ujævnt, og sikrer en pålidelig vandafledning.

Den nødvendige dybde af forberedelsen afhænger af jordforholdene, den lokale frostdybde og den belastning, der skal bæres. Ved blød, opfyldt eller uensartet jord kan det være nødvendigt med en dybere udgravning og et fundament, der er dimensioneret i overensstemmelse hermed. Gabionerne skal som udgangspunkt stå på en sammenhængende, fuldstændig plan flade, der sikkert kan bære vægten af de fuldt fyldte kurve.

Inden du bestiller, bør du desuden undersøge forløbet af underjordiske ledninger, grundgrænserne og de gældende byggeregler. Afhængigt af murens højde og placering kan det være nødvendigt at indhente en tilladelse, indgive en anmeldelse eller overholde andre lokale krav.

3. Dræningen bag støttemuren

Selvom vandet kan strømme igennem stenfyldningen, må dræningen bag muren ikke overses. Den tilbageholdte jord indeholder fine partikler, som kan trænge ind i mellemrummene mellem stenene og med tiden mindske vandgennemtrængeligheden. Et egnet geotekstil mellem jorden og dræningslaget adskiller materialerne fra hinanden uden at blokere vandgennemstrømningen.

En opfyldning af grus eller knust sten letter afledningen af vandet. Ved meget fugtige jordforhold eller større mængder vand, der strømmer ned fra skråningens overside, kan det desuden være nødvendigt at installere et drænrør. Dets afløb skal planlægges fra starten: Et drænrør uden passende afløb løser ikke problemet.

Fyldmaterialet lægges trinvis i flere lag og komprimeres forsigtigt. For kraftig komprimering direkte ved gabionen kan deformere kurven, især så længe stenfyldet endnu ikke er fuldt ud lagt på plads og stabiliseret.

4. Belastninger oven over muren

En græsplæne eller et let beplantet bed oven for støttemuren udgør ikke den samme belastning som en parkeringsplads, en swimmingpool, et havehus eller fundamentet til en bygning. Sådanne ekstra belastninger ændrer kravene til dimensioneringen væsentligt.

Hvis der er en skrænt, trafik eller en bygning i nærheden, skal der tilkaldes en fagperson med de nødvendige kvalifikationer. Det gælder ligeledes for høje støttemure, ustabil jord og områder med store mængder vand. Gabioner er forholdsvis nemme at montere, men en støttemur er stadig et bærende bygningsværk.

Sådan vælger du de rigtige gabionkurve og stenfyld

Maskevidden skal tilpasses de anvendte sten. Fyldstenene skal være større end maskeåbningerne, så de holdes sikkert fast i kurven. Kantede sten kiler sig som regel bedre fast end stærkt afrundede småsten, især på de synlige flader og i konstruktioner, der udsættes for større belastninger.

Trådens kvalitet er afgørende for en konstruktion, der skal anvendes permanent udendørs. En varmgalvaniseret overflade giver god beskyttelse mod korrosion. En udførelse med rustlook kan vælges bevidst for at skabe et varmt og bevidst ældet udtryk. Den bør dog vælges af designmæssige og tekniske årsager og ikke tjene som en improviseret erstatning for en passende korrosionsbeskyttelse.

Til en støttemur, der udsættes for belastning, bør der anvendes stabile gitter, passende spiraler eller andre egnede forbindelsessystemer samt afstandsholdere mellem de modstående sideflader. Disse komponenter forhindrer, at gitrene buer udad under trykket fra stenene. Antal og placering må ikke vælges efter fornemmelse. Følg monteringsplanen for den påtænkte konstruktion.

Også fyldningen kræver en vis omhu. De flotteste sten kan placeres med hånden på de synlige ydersider, mens de mere uregelmæssige stykker udfylder kurvens indre del. Fordel stenene, så der ikke opstår store hulrum. En jævnt fyldt kurv er mere stabil, ser bedre ud og deformeres ikke så let.

Sådan opføres en gabion-støttemur trin for trin

Markér først murens nøjagtige forløb med en snor. Kontroller højden og retningen over hele længden, og planlæg hjørner, udspring eller trin, inden du sætter den første kurv op. En afvigelse på blot få centimeter i starten vil blive tydeligt synlig over flere meter.

Monter derefter gitrene på det forberedte underlag, og fastgør dem med de dertil beregnede komponenter. Sæt afstandsholderne på plads allerede under påfyldningen og ikke først til sidst. Fyld stenene lag for lag, kontroller regelmæssigt, at sidefladerne er korrekt udrettet, og luk lågene, så snart den endelige påfyldningshøjde er nået.

Hvis muren består af flere rækker, skal den nederste række være fuldstændigt monteret, stabil og korrekt opfyldt, før den næste række sættes på. Den vandgennemtrængelige opfyldning lægges på samtidig med opførelsen. På denne måde forhindres det, at jorden presser mod konstruktionen, før denne er tilstrækkeligt stabil.

I forbindelse med et projekt med særlige dimensioner undgår man med specialfremstillede gabioner unødvendige tilskæringer og upræcise samlinger. Længde, dybde, højde, maskestørrelse og opbygning kan tilpasses terrænet, i stedet for at man er nødt til at tilpasse grunden til uegnede standardmoduler.

Fejl, der svækker en støttemur

En hyppig fejl er at placere gabionkurvene direkte på ukomprimeret muldjord. Denne sætter sig, opbevarer fugt og udgør ikke et pålideligt underlag. En anden fejl er antagelsen om, at der ikke er behov for dræning bag muren på grund af gabionernes vandgennemtrængelighed. Uden materialeseparering og et reguleret vandafløb kan fine jordpartikler tilstoppe mellemrummene.

Også den endelige vægt undervurderes ofte. Stenfyldet vejer, afhængigt af volumenet, flere hundrede kilogram eller betydeligt mere. Planlæg derfor adgangsvejen til leveringen, opbevaringspladsen og transporten af stenene, inden arbejdet påbegyndes. Fyld desuden aldrig kurve, der er deformerede eller ikke er tilstrækkeligt samlede. En udbulet sidevæg er svær at rette op på efter påfyldningen.

Gabiona tilbyder standardmål og skræddersyede konstruktioner, som gør det muligt at tilpasse gabionkurvene til det planlagte forløb. En lav støttemur i haven kan sagtens monteres på egen hånd med de rette komponenter, et forberedt underlag og en omhyggelig påfyldning. Så snart der imidlertid skal tilbageholdes større mængder jord eller bæres ekstra belastninger, bør dimensioneringen kontrolleres af en fagmand inden bestillingen.

En god støttemur kendes ikke kun på stenens skønhed. Det afgørende er et omhyggeligt forberedt underlag, et pålideligt fungerende dræningssystem og dimensioner, der er valgt uden kompromiser. Tag dig god tid til opmålingen, planlæg dræningen i god tid, og vælg alle komponenter, så de passer til formålet. Så får dit projekt en solid start.
